ویژگی های تکنولوژی سازه های پیش ساخته سبک LSF
- مقاومت در برابر زلزله
- ایمنی در ساختمان
- انعطاف پذیری در تولید و امکان حفظ جلوه های معماری اسلامی و ایرانی
- کاهش استفاده از سیمان در هزینه های تمام شده ساختمان
- کاهش وزن ساختمان - بطور مثال فقط در بحث استفاده از فولاد 12 کیلوگرم در هر متر مربع زیربنا، کاهش وزن دیده می شود.
- کاهش ضایعات مواد اولیه و استفاده بهتر از منابع ملی
- کاهش متوسط میزان کاربرد میلگرد فولاد از 38 کیلوگرم در ساختمانهای Large Panel و ساختمان سنتی به 34 کیلوگرم در روش سازه های پیش ساخته سبک
- کاهش زمان برگشت سرمایه از حدود 2 سال در شیوه سنتی به 5 الی 6 ماه در روش سازه های پیش ساخته سبک
- افزایش عمر ساختمان و افزایش استحکام آن
- کاهش میزان آلودگی های صوتی محیط
- صرفه جویی های ملی و سایر مزایای ناشی از کاربرد روش سازه ها پیش ساخته سبک
استاندارد ملی ایران به شماره 11272
رعایت استانداردها و آئین نامه ها در تمام مناطق لرزه خیز کشور
آئین نامه ASIC AISI
استاندارد ASCE7-05
رعایت مشخصات فولاد سرد نورد شده
ASTM A653
ASTM A500
ویژگی های دیوار سبز
دیوارهای سبز به عنوان حایل در ساختمان ها مورد استفاده قرار می گیرد
وظایف حایل ها به شرح ذیل می باشد:
- جداسازی فضاهای داخلی و فضاهای خارجی
- ممانعت از انتقال حرارت بین فضاها
- ممانعت از انتقال صدا بین فضاها
- مقاومت در برابر ضربه
- مقاومت در برابر فشار
- مقاومت در برابر کشش
- قابلیت چسبندگی انواع مختلف اندودها (مالشی و یا پاشش مانند گچ، سیمان و ...)
- قابلیت نصب انواع پوشش ها مانند کاشی، سنگ، دیوارکوب و ...
- قابلیت نصب در و پنجره
- قابلیت نصب انواع مختلف آویزها مانند کابینت، ال سی دی، پکیج دیواری، اسپیلت، روشویی، لامپ، تابلو و ...
- قابلیت نصب تجهیزات مکانیکی و برقی
جدول مقایسه ای مشخصات انواع دیوار
|
وزن kg/m2 |
ضریب هدایت حرارتی w/mc |
افت تراز شدت صوت db |
سرعت اجرا و پیاده سازی m2 با 3 نفر |
|
|---|---|---|---|---|
| دیوار سفال | 230 | 0/110 | 42 | 20 |
| دیوار لیکا | 120 | 0/100 | 45 | 35 |
| دیوار AAC | 50 | 0/150 | 50 | 30 |
| دیوار آجر فشاری | 320 | 0/250 | 40 | 15 |
| دیوار هبلکس | 120 | 0/170 | 42 | 33 |
| دیوار گچی | 130 | 0/350 | 37 | 35 |
| دیوار کناف | 47 | 0/042 | 41 | 50 |
| دیوار سبز GWB | 32 | 0/0304 | 36 | 70 |
* مبنای محاسبه دیوارها بر اساس دیوار با ضخامت 10 سانتیمتر می باشد.
مشخصات ابعادی دیوار سبز
در حال حاضر قطر هسته مرکزی دیوارها در سه اندازه 50 و 70 و 100 میلیمتر قابل اجرا می باشد. عرض هر پانل حداکثر 600 میلیمتر و طول آنها حداکثر 3 متر می باشد. ضخامت دیوار داخلی 5 سانتیمتر و ضخامت دیوار جانبی 7 سانتیمتر است.

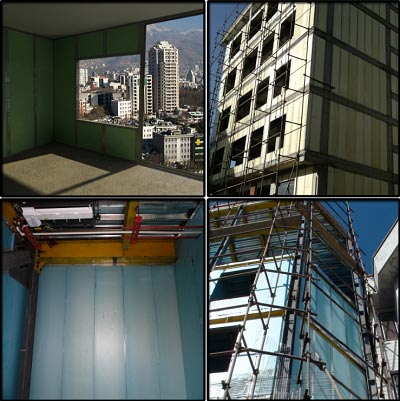

ساختار دیوار سبز
دیوارهای سبز متشکل از قاب های فولادی (گالوانیزه) سبک ساخته شده با مقاطع U-H و یا L مهار شده در زیر سقف و روی کف متصل به تیرک های U یا H شکل می باشد که صفحات فشرده XPS را محاط کرده و بصورت کامل از طرفین مهار شده بر روی کف و سقف می باشد که حداکثر در فواصل 60 سانتی متری دارای ستون های گالوانیزه H می باشد.
مزایای ویژه دیوار سبز برای سازندگان ساختمان:
دیوار رایگان:
بااستفاده از دیوار xps، سازه های شما تا 90% سبک سازی می شود و صرفه جویی که بابت سازه و اسکلت و بتن ریزی و فنداسیون شما می شود صرف دیوارهای شما خواهد شد.
عدم نیاز به قاب درب و پنجره:
با استفاده از این دیوارها شما دیگر نیازی به ساخت و نصب فریم فلزی برای جانمایی درب و پنجره خود نخواهید داشت.
اضافه بنا مفید
به علت ضخامت کم این دیوارها اضافه بنای مفید در ساختمان ها تا چند 10 متر خواهید داشت.
سرعت اجرای بسیار بالا:
سرعت اجرای یک تیم 3 نفره تا روزی 150 متر که باعث بازگشت سرمایه شما از برنامه ریزی موجود خواهد بود.
عدم وجود نخاله:
تولید، نصب، اجرا و تحویل همگی با ماست
- رعایت کامل مبحث 19
مراحل اجرای XPS
- نصب دیوارها شامل: نصب تیرک ها و ستونک های گالوانیزه به سقف و کف سازه و کلاف و ورق های XPS داخل آنها
- آماده کردن محل سیم کشی و لوله کشی بر اساس نقشه یا خط کشی توسط پیمانکار تاسیسات
- انجام پوشش روی صفحات XPS بر حسب سفارش و نقشه های اجرایی با گچ و سیمان
لازم به ذکر است که نازک کاری این دیوارها هیچ محدودیتی برای مجری ندارد و می تواند بصورت روش های معمول عملیات ساختمانی بدون نیاز به گچ و خاک و زیرسازی خاص انجام گیرد. همچنین می توان از گچ برگ ها یا سیمان برگ های فشرده به ضخامت های مختلف استفاده کرد و امکان نصب مستقیم کاشی، سرامیک، سنگ و یا سیستم های جدید نمای ساختمانی ، بدون هیچ محدودیت امکانپذیر است.
- چارچوب درب
- سازه اتصال به سقف
- سازه مابین دیوار
- داکت انتقال کابل و تاسیسات
- ورق XPS
- پوشش نازک کاری
